ПРОИЗВОДСТВО КТП

ПРОИЗВОДСТВО КТП

Наша компания производит комплектные трансформаторные подстанции (КТП) различного типа и исполнения:



- Киосковые КТП, КТПН, КТПТ, КТПП (проходные, тупиковые, уменьшенного габарита с кабельным и воздушным вводом);

- 2КТП, 2КТПН, 2КТПБ, 2БКТП и другие;

- Оцинкованные КТП и 2КТП;

- Блочные КТП, БКТП, КТПБ в утепленном исполнении УХЛ1 с использованием сэндвич-панелей (КТП "Сэндвич");

- Мачтовые и столбовые подстанции КТПМ, МКТП, СТП от 16 до 250 кВА.


Стандартные КТП выпускаются на напряжение 6 и 10 кВ, мощностью 25…2500 кВА.

В состав КТП обычно входят:

Вводное устройство со стороны высшего напряжения (РУВН); силовой трансформатор; распределительное устройство низкого напряжения (РУНН); вводной разъединитель (РВЗ или ВНА); автоматические выключатели (ВА) в соответствии с необходимым значением тока отключения расцепителя; панель учета вместе со счетчиком электроэнергии и контроля напряжения и нагрузки на шинах 0,4 кВ; устройство включения уличного освещения; ограничители перенапряжения ОПН.


КТП выпускаются с соблюдением всех современных технических норм и стандартов при строгом контроле качества на каждом этапе производства. Соответствуют ГОСТу 14695-80. Имеют весь необходимый пакет документов и заводскую гарантию.

Поэтому Вы можете быть полностью уверены в соответствии наших КТП требованиям государственного и коммерческого заказчика.

В постоянно развивающемся мире появляются все более современные технологии и виды оборудования, одни из них - оцинкованные КТП, которые занимают все большую долю рынка электротехнического оборудования.


КТП в оцинкованном корпусе - достойная замена стандартным подстанциям из обычного металла. КТП с оцинкованием обладают хорошей антикоррозийностью, что в свою очередь значительно увеличивает срок службы оборудования.

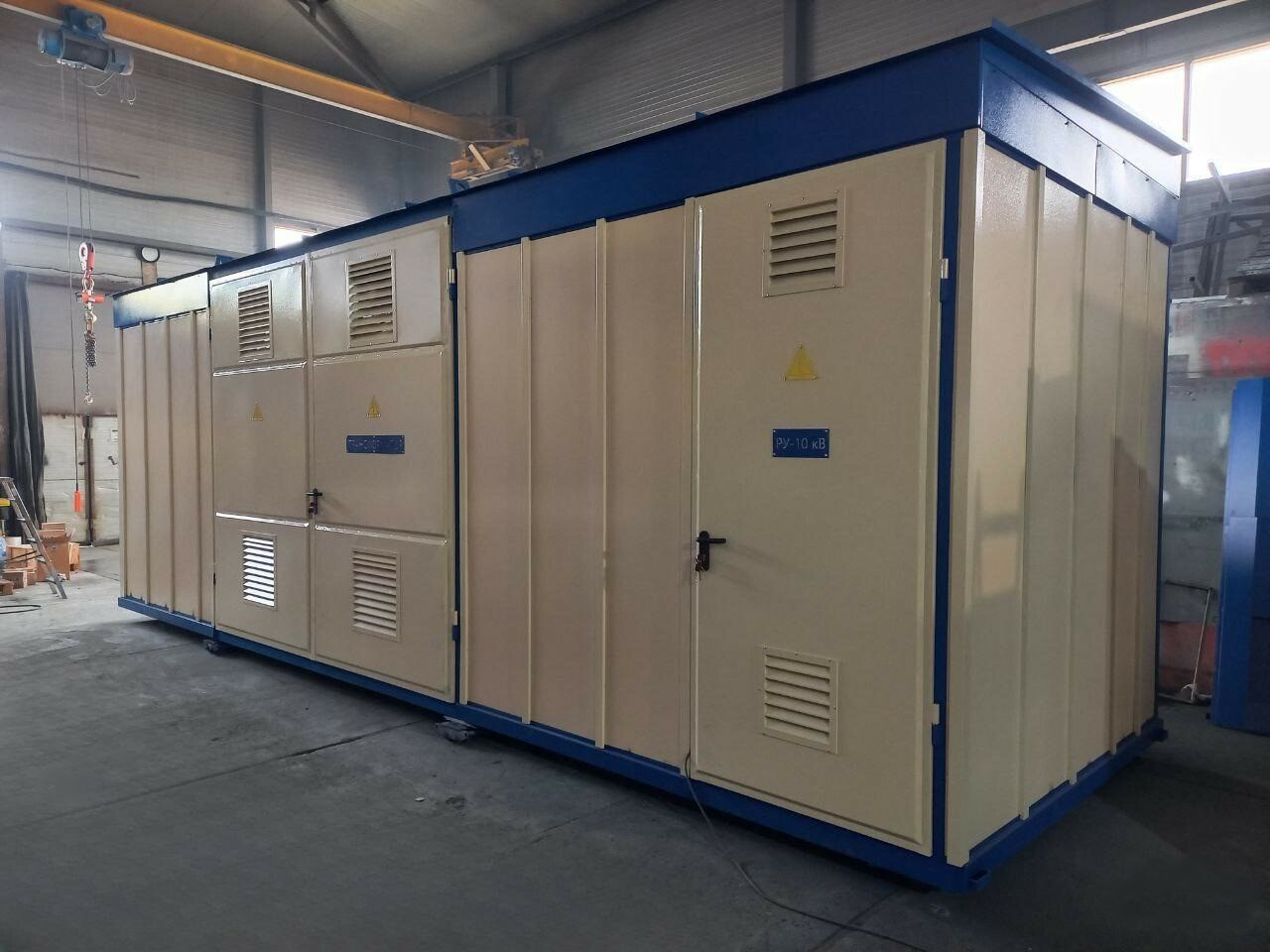

Комплектные двухтрансформаторные подстанции 2КТП (2КТПН наружного исполнения) состоят из двух металлических сборных модулей, которые соединяются между собой крепежными элементами и имеют сквозное шинное соединение в отсеках РУВН и РУНН. При необходимости устанавливается оборудования для коммутации и секционирования..

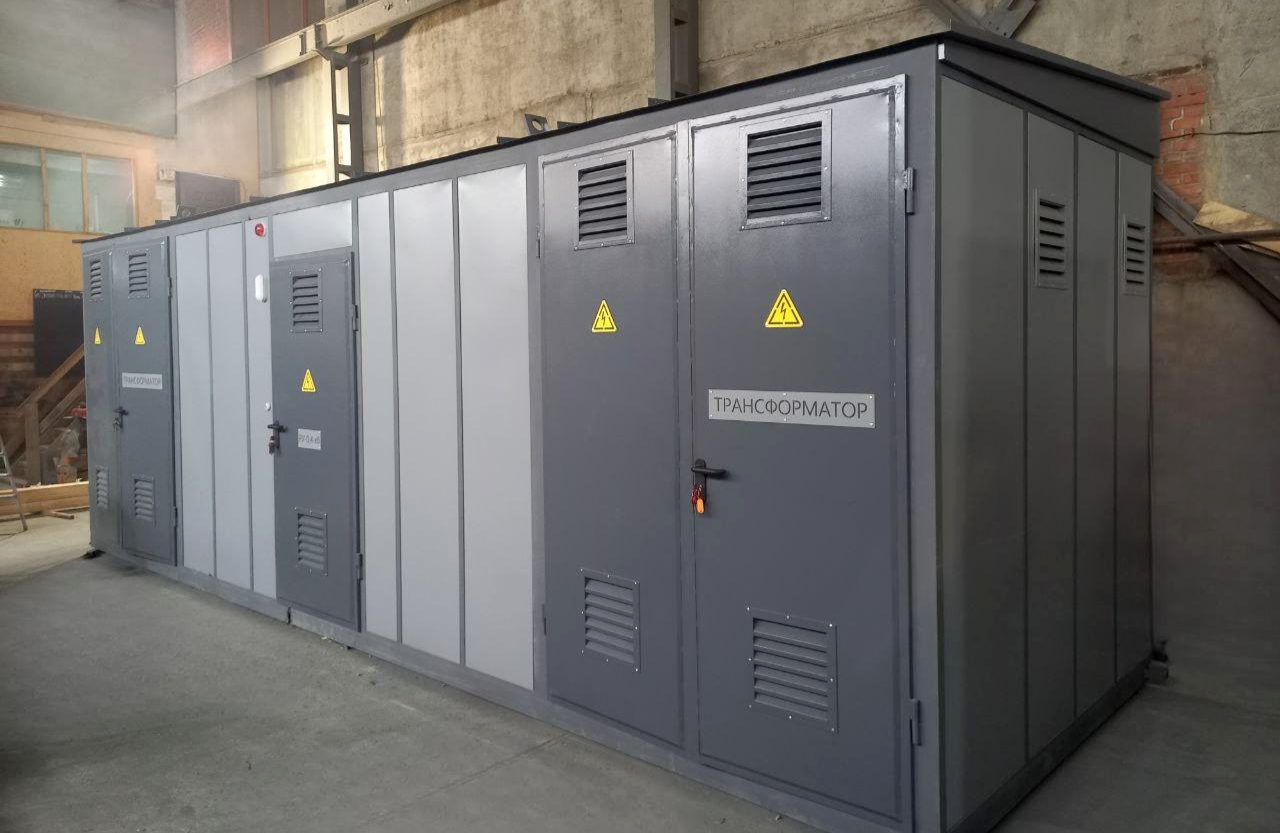

Комплектные трансформаторные подстанции киоскового типа (КТПН наружной установки) представляют собой металлический сборный каркас, состоящий из отсека РУВН, трансформаторного отсека и РУ низкого напряжения. Состав и комплектация внутреннего оборудования определяется техническим проектом и обозначается на электрической однолинейной схеме.

Мачтовые и столбовые трансформаторные подстанции КТПМ и СКТП состоят и отсеков РУВН, металлических шкафов РУНН, а также силового трансформатора, установленного на столбе или специальной площадке. Применяются для подключения потребителей с невысокой нагрузкой.

Оборудование блочных комплектных трансформаторных подстанций находится внутри утепленных бетонных блоков или специальных блоков, которые обшиты сэндвич-панелями. Данные подстанции в основном применяются для подключения высокомощных стационарных объектов, а также в сфере промышленности и жилого строительства.

Производство оцинкованных КТП относится к современным требованиям, которые присутствуют в техзаданиях сетевых организаций и государственного заказчика. Своей растущей популярностью они обязаны повышенным техническим характеристикам и увеличенному сроку службы. Они изготавливаются из цельных оцинкованных стальных листов и скрепляются между собой клепочным соединением, что придает всей конструкции жесткость и долговечность.


Оцинкованные комплектные трансформаторные подстанции – КТП станут в ближайшем будущем популярным производственным продуктом, обоснованным по своей стоимости и эксплуатационным характеристикам. Более подробную информацию о подстанциях Вы можете прочитать в данном разделе.

Производство и изготовление КТП, КТПН, 2КТП Екатеринбург от компании «М-ГРУПП»

Производство комплектных трансформаторных подстанций КТП, КТПН (наружной установки) и 2КТП (подстанций с двумя установленными трансформаторами) должно отвечать нескольким основным требованиям:



1. Техническая надежность. Использование современных материалов и комплектующих от известных производителей позволяет изготавливать подстанции, которые будут отвечать повышенным требованиям к эксплуатационным характеристикам в различных сферах применения, начиная от частных домовладений и коттеджных поселков, заканчивая высокопроизводительными промышленными предприятиями и нефтедобывающими компаниями с размещением в условиях крайнего севера (как правило, утепленные «сэндвич-панелями» в климатическом исполнении УХЛ1 ).

2. Быстрое изготовление. Часто бывают такие ситуации, когда установка или замена трансформаторных подстанций и силовых трансформаторов необходима как можно быстрее. Для таких случаев нужно срочное изготовление КТП, основанное на заранее подготовленных основных элементах конструкции. Наше производство подстанций КТП, КТПН, 2КТП и КТПМ в Екатеринбурге позволяет изготовить комплектное устройство от 5-ти рабочих дней, которое будет оснащено всем необходимым набором оборудования, защитной автоматики, приборами учета и контроля.

3. Выгодная стоимость. В условиях ограниченного бюджета и высокой конкуренции при закупках, стоимость комплектных трансформаторных подстанций должна позволять покупателю комфортно приобрести необходимую ему продукцию. Наша компания за счет собственных производственных ресурсов может предложить для клиентов из Екатеринбурга, Челябинска, Тюмени, Перми, Ханты-Мансийска, а также других городов России выгодные цены и условия покупки.

Производители комплектных трансформаторных подстанций КТП в России все время совершенствуют методы сборки и свои технические условия. В частности, производство КТПН, КТП и 2КТП в г. Екатеринбург отличается особой адаптивностью к техническим требованиям местной сетевой организации ЕЭСК.

При изготовлении КТП в Екатеринбурге применяют специальный учет, основанный на двойном комплекте трансформаторов тока (3 штуки для счетчика, например Меркурий, CE301 (303), ПСЧ, СЭТ; а 3 шт. для вольтметра и пофазно установленных амперметров). Это позволяет минимизировать погрешность при измерении. А для дверей подстанций используют специальные замки, которые запирают трансформаторный отсек сразу в трех направлениях.

Для дополнительной защиты обслуживающего персонала при производстве КТП могут быть использованы специальные защитные кожухи для разъединителей: все токоведущие элементы закрыты металлическими листами, а для наблюдения видимого разрыва используется восокопрочное оргстекло.

Продажа подстанций в Екатеринбурге, Челябинске, Тюмени и других городах, так же, как и производство, связана с определенными техническими требованиями сетевых организаций, таких как МРСК, ЕЭСК и местных специалистов, которые занимаются приемкой оборудования на объекте. Поэтому перед заказом необходимо уточнить все технические нюансы и пожелания принимающей стороны. Более подробную информацию о производстве подстанций в Екатеринбурге для объектов Екатеринбургской электросетевой компании Вы можете посмотреть в данном разделе на нашем сайте.

Чтобы купить комплектную трансформаторную подстанцию КТП, КТПН, 2КТП, а также посетить наше производство КТП в Екатеринбурге, Вы можете обратиться по контактным телефонам или оставить заявку в специальном разделе сайта. Мы ответим на вопросы о стоимости и цене КТП, покажем Вам примеры готовых трансформаторных подстанций, варианты устанавливаемого оборудования, отличия комплектаций и возможности технических решений.
